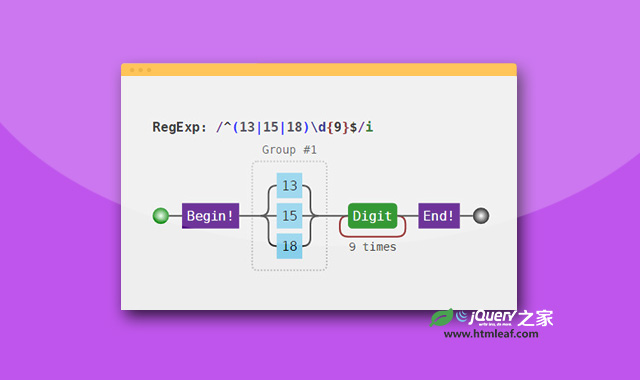

Regulex是一款JavaScript正则表达式解析和可视化工具。通过该工具可以对任何正则表达式进行解析，并以可视化图表的显示显示该正则表达式的解析流程结构，还可以将图表导出为图片。它的特点还有：

  • 纯JavaScript编写。
  • 你可以通过iframe直接将可视化图表嵌入到你的页面中。
  • 显示详细的错误信息。在大多数情况下，它可以指出精确的语法错误位置。
  • 不支持八进制escape。ECMAScript的strict模式不支持字符串中的八进制escape，但是多少浏览器会支持这个特性。

安装

你可以通过npm 来安装Regulex插件。

npm install requirejs -g
r.js -o build-config.js

使用方法

可视化工具：Visualize

var parse = require('regulex').parse;
var visualize = require('regulex').visualize;
var Raphael = require('regulex').Raphael;
var re = /var\s+([a-zA-Z_]\w*);/;
var paper = Raphael('yourSvgContainer',0,0);
try {
  visualize(parse(re.source),getRegexFlags(re),paper);
} catch(e) {
  if (e instanceof parse.RegexSyntaxError) {
    logError(re,e);
  } else throw e;
}

function logError(re,err) {
  var msg=["Error:"+err.message,""];
  if (typeof err.lastIndex==='number') {
    msg.push(re);
    msg.push(new Array(err.lastIndex).join('-')+"^");
  }
  console.log(msg.join("\n"));
}


function getRegexFlags(re) {
  var flags='';
  flags+=re.ignoreCase?'i':'';
  flags+=re.global?'g':'';
  flags+=re.multiline?'m':'';
  return flags;
}

Regulex正则表达式可视化工具的github地址为：https://github.com/JexCheng/regulex
